ШАРОВЫЕ КРАНЫ
Проектирование и серийное производство



ООО ПП «Автоматика-Инвест» имеет многолетний опыт разработки и изготовления шаровых кранов следующих типов: запорные КШТВГ, регулирующие КШТВ, трехходовые КШТХ.

Запорный шаровой кран КШТВГ Регулирующий шаровой кран КШТВ Трехходовой шаровой кран КШТХ
Запорный шаровой кран Регулирующий шаровой кран КШТВ

Запорные шаровые краны КШТВГ предназначены для перекрытия потоков промышленных, технологических трубопроводов, а также трубопроводов инженерных коммуникаций.

Регулирующие шаровые краны КШТВ предназначены для регулирования потоков промышленных, технологических трубопроводов, а также трубопроводов инженерных коммуникаций.
ПП «Автоматика-Инвест» выпускает регулирующие шаровые краны с ненормированной расходной характеристикой, а также, благодаря специальным профилям проходного сечения шаровой пробки, с линейной или равнопроцентной расходной характеристикой.

Трехходовые шаровые краны КШТХ предназначены для переключения потоков промышленных, технологических трубопроводов, а также трубопроводов инженерных коммуникаций. Трехходовые краны изготавливаются с различными схемами переключения потоков:

исполнение 1      исполнение 2      исполнение 3      исполнение 4
Схема переключения шарового крана, исполнение 1.   Схема переключения шарового крана, исполнение 2.   Схема переключения шарового крана, исполнение 3.   Схема переключения шарового крана, исполнение 4.
    пол.1     пол.2     пол.3       пол.1     пол.2     пол.3

Трехходовые шаровые краны исполнения 2 и исполнения 4 могут быть изготовлены для работы на три положения или на два любых положения, указанных Заказчиком. Средний патрубок трехходового шарового крана может быть расположен относительно оси шпинделя соосно или перпендикулярно. ПП «Автоматика-Инвест» также может изготовить трехходовые шаровые краны со схемой переключения по требованию Заказчика.

Основные технические характеристики шаровых кранов, изготавливаемых ПП «Автоматика-Инвест»:

  • диаметр условного прохода от DN15 до DN200,
  • корпус из нержавеющей стали 12Х18Н10Т или из углеродистой стали,
  • шаровая пробка из нержавеющей стали 12Х18Н10Т,
  • давление рабочей среды РN 1,6; 2,5; 4,0 МПа,
  • герметичность затвора шарового крана – класс А по ГОСТ 9544-93,
  • температура рабочей среды от -40°С до +200°С.

На нашем сайте в пункте меню "Продукция" для каждого типа и диаметра размещены подробные габаритно-присоединительные чертежи шаровых кранов с основными техническими характеристиками.

Шаровые краны производства ПП «Автоматика-Инвест» могут управляться вручную (рукояткой, ручным редуктором), пневмоприводом, электроприводом. Также наше предприятие может изготовить шаровые краны с устройством сопряжения под электроприводы любых производителей по запросу Заказчика (МЭОФ, NA, ПК, AUMA, ZPA PECKY и прочие).

Высокотемпературный шаровой кран Хладостойкий шаровой кран
Специалный шаровой кран Специалный шаровой кран

По требованию Заказчика ПП «Автоматика-Инвест» разрабатывает и изготавливает специальные шаровые краны:

  • для насыщенного и перегретого пара (с температурой 150…200°С; 200…300°С)*,
  • для рабочих сред с максимальной температурой до плюс 300°С*,
  • абразивостойкие*,
  • двунаправленные,
  • обогреваемые,
  • с контролем протечки,
  • в климатическом исполнении УХЛ1 из нержавеющей стали,
  • с другими строительными длинами и присоединительными размерами,
  • с другим исполнением уплотнительных поверхностей по ГОСТ 12815-80 (шип-паз, выступ-впадина и т.п.).



При заказе шаровых кранов, отмеченных символом *, необходимо заполнить опросный лист, который предлагается скачать или оформить заказ (online). При этом Вы можете воспользоваться разделом Помощь по заполнению опросного листа.

Абразивостойкие шаровые краны с уплотнением затвора «металл по металлу» как запорные (КШТВГ), так и регулирующие (КШТВ) могут быть изготовлены:

  • из углеродистой стали (КШТВГ PN-DN-А, КШТВ PN-DN-А) или из нержавеющей стали (КШТВГ PN-DNнж-А, КШТВ PN-DNнж-А);
  • с диаметром условного прохода от DN15 до DN200;
  • на давление рабочей среды PN1,6; 2,5; 4,0 МПа;
  • на температуру рабочей среды Т до +300°С.

При заказе шаровых кранов в абразивостойком исполнении необходимо заполнить опросный лист, указав в строке «Рабочая среда» ее название и температуру, а также наличие и размер механических примесей.

Шаровые краны с обогревом
Шаровой кран с обогревом Шаровой кран с обогревом
из углеродистой стали из нержавеющей стали

Шаровые краны с обогревом могут быть изготовлены:

  • из углеродистой стали (КШТВГ PN-DN-О, КШТВ PN-DN-О, КШТХ PN-DN-О) или из нержавеющей стали (КШТВГ PN-DNнж-О, КШТВ PN-DNнж-О, КШТХ PN-DN-О);
  • с диаметром условного прохода от DN15 до DN200;
  • на давление рабочей среды PN1,6; 2,5; 4,0 МПа;
  • на температуру рабочей среды Т до +200°С.

При заказе шаровых кранов с обогревом необходимо заполнить опросный лист, указав в строке «Рабочая среда» ее название и температуру, а также название и температуру теплоносителя, требуемые вид подсоединения рубашки обогрева и расположение патрубков, подводящих теплоноситель.

На выпускаемую продукцию ООО ПП «Автоматика-Инвест» выданы следующие разрешительные документы:

  • Декларация о соответствии Таможенного союза № ТС RU Д-RU.AE71.B.00329;
  • Сертификат на тип продукции Таможенного союза № ТС Т-RU.AE 71.B.001;

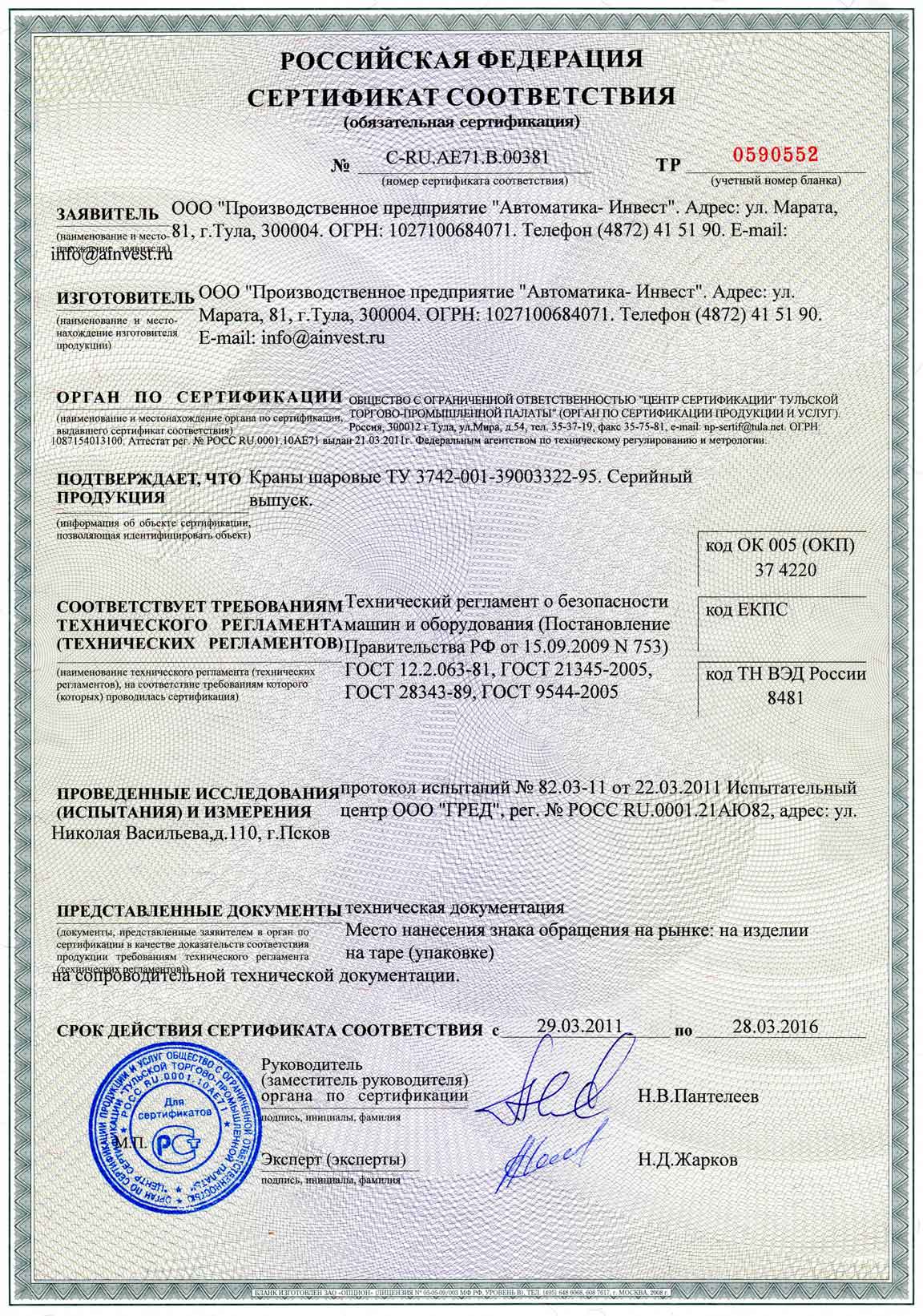

  • Сертификат соответствия ООО «ЦЕНТР СЕРТИФИКАЦИИ ТУЛЬСКОЙ ТОРГОВО-ПРОМЫШЛЕННОЙ ПАЛАТЫ» № C-RU.АЕ71.В.00381.

Все шаровые краны, выпускаемые ПП «Автоматика-Инвест», являются ремонтопригодными.

Сегментные шаровые краны для абразивных рабочих сред.
Сегментный шаровой кран для абразивных рабочих сред

В настоящее время ООО ПП "Автоматика-Инвест" разработало и приступило к серийному выпуску специализированного абразивостойкого сегментного шарового крана для управления потоками жидких, газообразных и сыпучих сред, содержащих абразивные частицы. Наиболее близким аналогом является сегментный шаровой кран шведской фирмы RAMEN.

далее...

Производственное предприятие «Автоматика-Инвест» осуществляет проектирование и серийное производство шаровых кранов с 1990 года. Однако в последнее время участились случаи появления на рынке шаровых кранов под маркой КШТВГ, КШТВ без ссылки на наше предприятие как изготовителя этой трубопроводной арматуры и укомплектованных паспортами поставляющих организаций, а не ООО ПП «Автоматика-Инвест».

В связи с вышеизложенным обращаем внимание потребителей, что только ПП "Автоматика - Инвест", г.Тула является разработчиком и производителем шаровых кранов марки КШТВГ, КШТВ по ТУ 3742-001-39003322-95 (ТУ зарегистрированы ещё в 1995г). Сертификат соответствия, Разрешение на применение и Санитарно-эпидемиологическое заключение на КШТВГ, КШТВ выданы именно «Производственному предприятию "Автоматика-Инвест".

Вы всегда можете позвонить на наше предприятие и проверить подлинность полученной продукции.

ПП «Автоматика-Инвест» изготавливает пожарные запорные устройства ПЗУ и ПЗУ-ЗД. Пожарное запорное устройство (ПЗУ), выпускаемое на основе шаровых кранов типа КШТВГ по ТУ 4892-001-39003322-01, и пожарное запорное устройство - затвор дисковый (ПЗУ-ЗД), выпускаемое на основе затворов дисковых по ТУ 4892-002-39003322-2008, предназначены для использования в системах водяного пожаротушения различного состава и назначения.

Декларация о соответствии ТР ТС 010/2011 № ТС RU Д-RU.РA01.B.36080
Декларация о соответствии ТР ТС 032/2013 № ТС RU Д-RU.PA01.B.25804
Сертификат соответствия ТР ТС 032/013 № ТС RU C-RU.АА71.В.00019
Сертификат соответствия ООО «ЦЕНТР СЕРТИФИКАЦИИ ТУЛЬСКОЙ ТОРГОВО-ПРОМЫШЛЕННОЙ ПАЛАТЫ» № C-RU.АЕ71.В.00381
Сертификат на тип продукции Таможенного союза № ТС Т-RU.AE 71.B.001
Производитель оставляет за собой право на изменение конструкции.
